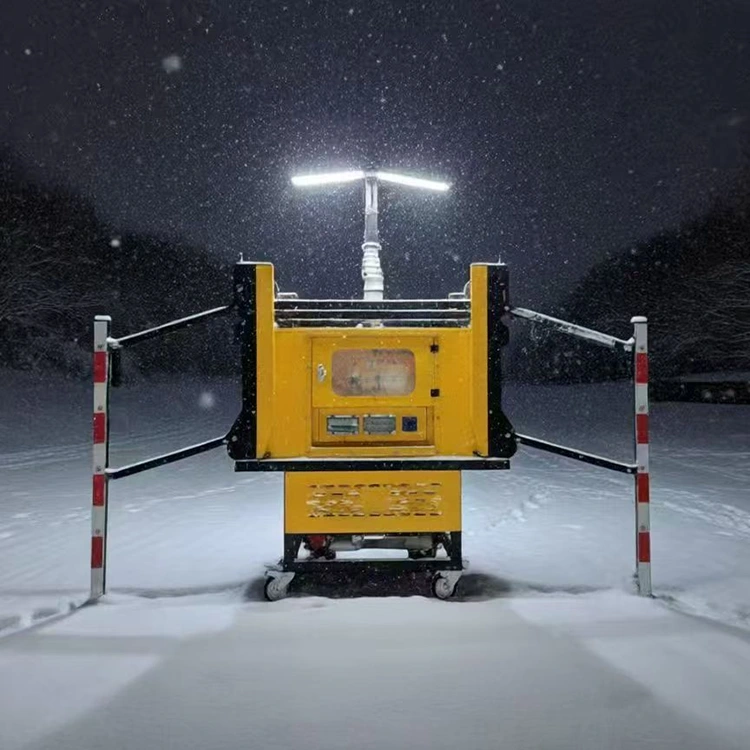

Automatické nakládání a vykládání mobilní osvětlovací věž

Mobilní osvětlovací věž s automatickým nakládáním a vykládáním je vybavena integrovanou automatizovanou nakládací a vykládací konstrukcí, která eliminuje potřebu jeřábů, vysokozdvižných vozíků nebo jiných pomocných strojů. Dokáže rychle přistát, rozložit, složit a uložit se pouze pomocí své vlastní konstrukce. Jeho pohodlná přeprava a efektivní nasazení na místě výrazně snižují pracovní sílu a dobu přípravy.

Klíčové výhody

Rychlé samonabíjení a nasazení

Vestavěný automatický nakládací a vykládací systém

Není potřeba žádné externí zvedací zařízení

Obsluha jednou osobou pro přepravu a nastavení

Doba nasazení ≤ 180 sekund

Vysoce výkonné 360° osvětlení

Vysoce svítivé LED žárovky 4×1000W

360° nastavitelné pokrytí osvětlením

Dosah osvětlení až 120 metrů

Světelný tok ≥ 380 000 lm

Stabilní světlo se sníženým oslněním pro noční provoz

Silná venkovní adaptabilita

Vodotěsné hlavy svítidel IP67

Odolnost proti větru do úrovně 8

Struktura odolná proti prachu a korozi

Funguje v dešti, sněhu, písku a extrémních teplotách

Dlouhá doba provozu a flexibilní výkon

Honda 4-taktní generátor (5–5,5 kW)

Nepřetržitá pracovní doba až 25 hodin

Duální režim napájení: generátor nebo síťové napájení 220V

Chytrý operační systém

LCD ovládací panel + bezdrátové dálkové ovládání (≥120m)

Nastavitelná výška stožáru až do 7,3 m

Rychlé zvedání: ≤50s nahoru / ≤35s dolů

Bezpečné a jednoduché provozní rozhraní

Technické parametry

1. Jmenovité napětí: AC 220V, 50Hz

2. Výkon hlavy lampy: 4×1000W LED světelný zdroj

3. Osvětlení: Když je hlava lampy v úhlu 90° vůči zemi,

osvětlenost musí být větší než 6000 Lx ve vzdálenosti 20 metrů od středu světla,

více než 1000 Lx na 50 metrů,

a více než 200 Lx na 120 metrech.

4. Výkon generátoru: 5～5,5kW

5. Režim zvedání osvětlovací věže: Pneumatický

6. Maximální výška zdvihu: 7,3 m

7. Třída ochrany hlavy lampy: IP67

8. Režim spouštění: Ruční start + Elektrický start

9. Nepřetržitá pracovní doba: 25 hodin

10. Doba zvedání: stoupání ≤ 50 s / spouštění ≤ 35 s

11. Rozsah nastavení hlavy lampy: Vertikální 0–135° / Horizontální 0–360°

12. Sada generátoru: Honda, 4-taktní, vzduchem chlazený

13. Výtlak: 389CC

14. Spotřeba paliva: 1,7L/h; Objem palivové nádrže: 45L

15. Výstupní napětí generátoru: AC 220V, 50Hz

16. Celková hmotnost: 600KG

7. Celkové rozměry:

Nasazeno: ≤ 2500×1500×7300 mm

Uložené: ≤ 1800×1400×2500 mm

18. Výkon světla zábradlí: 2×28W

19. Doba načítání a vykládání věže: ≤ 180 s

20. Poloměr pokrytí osvětlením: 120m

21. Spínač hlav lamp a zvedání sloupu lze ovládat pomocí LCD displeje a bezdrátového dálkového ovládání; vzdálenost dálkového ovládání ＞ 120m.

Vlastnosti výkonu

1. Hlavní kryt mobilní osvětlovací věže s automatickým nakládáním a vykládáním je vybaven uzamykací konstrukcí a povrchově upraven práškovým lakem pro ochranu všech vnitřních součástí. Modul inteligentního řízení motoru poskytuje komplexní monitorování a účinnou ochranu motoru, což usnadňuje každodenní údržbu. Ve spodní části jsou instalována čtyři vertikálně sklopná pohyblivá kolečka pro flexibilní mobilitu.

2. Hlavní osvětlení využívá 4×1000W LED světelné zdroje, které poskytují vysoký jas a široký rozsah pokrytí s vyváženým osvětlením na dlouhé a krátké vzdálenosti. Životnost světelného zdroje přesahuje 10 000 hodin, takže je velmi vhodný pro velkoplošné venkovní provozní osvětlení.

3. Věž je osazena pneumatickým zvedacím stožárem z hliníkové slitiny 6063 s tvrdou eloxovanou povrchovou úpravou pro vynikající odolnost proti korozi, s maximální výškou zdvihu 7,3 metru. Čtyři hlavy lamp podporují elektrické vertikální překlápění od 0° do 135° a 360° horizontální nastavení úhlu, čímž je dosaženo plného pokrytí místa s poloměrem osvětlení ne menším než 120 metrů.

4. Jednotka je poháněna generátorem a může pracovat nepřetržitě po dobu 25 hodin na plnou palivovou nádrž. Lze jej také připojit k síťovému napájení 220 V AC pro dlouhodobé osvětlení tam, kde je k dispozici městská elektřina.

5. Zařízení je vybaveno integrovaným vizuálním ovládacím panelem a ručními ovládacími spínači a vyznačuje se jednoduchým, bezpečným a spolehlivým provozem.

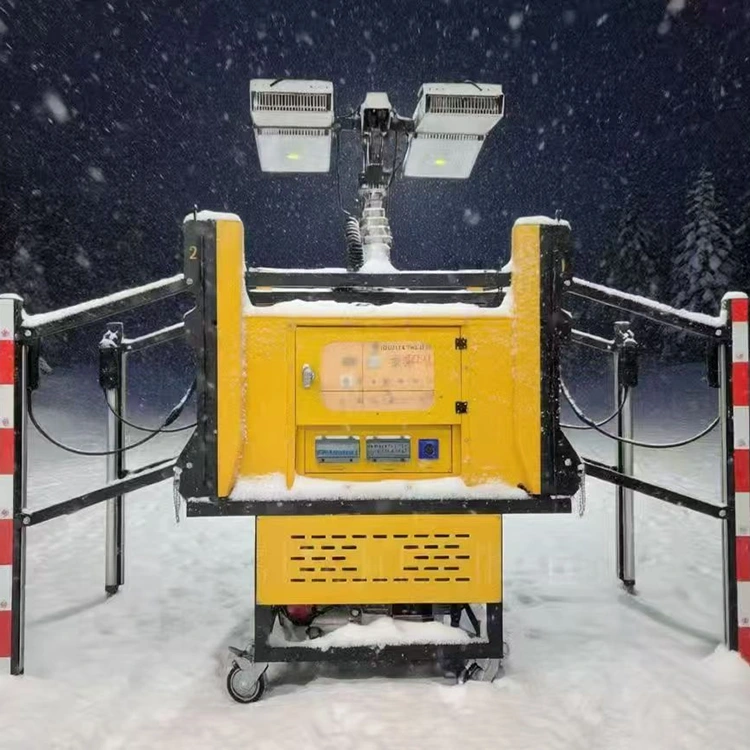

6. Díky kompaktní celkové konstrukci a stabilnímu výkonu je věž vybavena čtyřmi reverzními elektrickými podpěrnými nohami tyče, které umožňují integrální zvednutí hlavní jednotky o více než 1000 mm. Poskytuje stabilní a vyváženou podporu na nerovných staveništích, normálně funguje v drsném prostředí a povětrnostních podmínkách a dosahuje úrovně odolnosti proti větru 8.

7. Optimalizovaný konstrukční design zajišťuje snadný pohyb a přepravu. Podporuje elektrické samonakládání a vykládání na nákladní vozy pickupu, což odráží humanizovaný designový koncept.

8. Celkový světelný tok hlav lamp: ≥380 000 lm; Hladina hluku: za normálního provozu nepřesahuje provozní hluk měřený ve vzdálenosti 7 metrů kolem motoru 62 dB.

9. Kolem hlavní jednotky je instalována sada 2×28W zábradlí, která se vyznačuje vynikajícím vodotěsným a prachotěsným výkonem.

Rozsah aplikace

Tato mobilní osvětlovací věž s automatickým nakládáním a vykládáním je vhodná pro širokou škálu scénářů a splňuje požadavky na velkoplošné osvětlení s vysokým jasem v mnoha oblastech. Je použitelný pro různé rozsáhlé stavební operace, těžební operace, terénní průzkumy a projekty rozšiřování továren, poskytuje dostatečné osvětlení pro práci v širokém rozsahu v noci nebo za zhoršených světelných podmínek, aby byla zajištěna efektivita výstavby a provozní bezpečnost.

Mezitím slouží jako základní osvětlovací zařízení pro nouzové záchranné mise. Je široce používán při údržbě a nouzových opravách energetických, komunikačních a silničních zařízení, při řešení náhlých havárií na místě, prevenci povodní a boji s povodněmi, jakož i při záchraně a pomoci při katastrofách. Poskytuje stabilní velkoplošné nouzové osvětlení pro podporu záchranných týmů při provádění záchranných prací a efektivním zvládání nebezpečí.
